Khi quyết định lắp đặt thang máy gia đình, nhiều người thường tập trung vào cabin, thiết kế hay thương hiệu mà quên mất một yếu tố cốt lõi: kích thước hố thang máy.
Thực tế, đây chính là nền tảng kỹ thuật quyết định đến khả năng lắp đặt, chi phí đầu tư và độ an toàn khi vận hành. Nếu tính toán sai ngay từ đầu, gia chủ có thể phải điều chỉnh kết cấu công trình, phát sinh thêm chi phí và ảnh hưởng đến tiến độ hoàn thiện ngôi nhà.
Vì vậy, việc tìm hiểu trước về kích thước hố thang máy gia đình tiêu chuẩn sẽ giúp bạn chủ động hơn trong quá trình thiết kế, xây dựng và lựa chọn dòng thang phù hợp với diện tích thực tế.
1. Hố thang máy là gì?

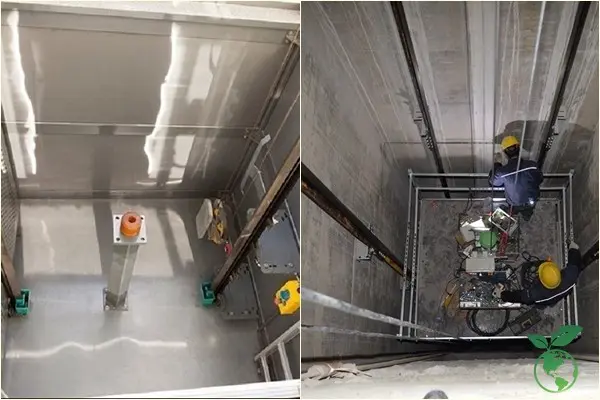

Hố thang máy là phần không gian thẳng đứng xuyên suốt các tầng của công trình, được xây dựng để lắp đặt toàn bộ hệ thống thang máy. Đây là nơi bố trí cabin, ray dẫn hướng, đối trọng, cửa tầng và các bộ phận kỹ thuật liên quan.
Có thể hiểu đơn giản, nếu cabin là phần người dùng trực tiếp sử dụng mỗi ngày thì hố thang chính là kết cấu nền tảng giúp toàn bộ hệ thống vận hành ổn định, chính xác và an toàn.
Việc thiết kế hố thang đúng tiêu chuẩn không chỉ giúp quá trình lắp đặt thuận lợi mà còn góp phần tối ưu diện tích, nâng cao tuổi thọ thiết bị và giảm thiểu rủi ro kỹ thuật trong quá trình sử dụng lâu dài.
2. Các thông số kỹ thuật quan trọng cần biết
Để tính toán chính xác kích thước hố thang máy gia đình, cần nắm rõ 4 thông số cơ bản dưới đây:
2.1. Kích thước hố thang
Đây là kích thước tổng thể phần giếng thang, thường được tính theo chiều rộng x chiều sâu. Thông số này ảnh hưởng trực tiếp đến diện tích bố trí trong nhà và khả năng lựa chọn tải trọng phù hợp.
2.2. Kích thước cabin
Kích thước cabin là phần không gian sử dụng thực tế bên trong thang máy. Cabin càng rộng thì trải nghiệm sử dụng càng thoải mái, tuy nhiên sẽ yêu cầu hố thang lớn hơn.
2.3. Hố PIT
Hố PIT là phần âm xuống dưới mặt sàn tầng thấp nhất. Đây là khu vực giúp bố trí giảm chấn và tạo khoảng an toàn cho cabin khi vận hành. Độ sâu PIT phụ thuộc vào từng loại thang máy và điều kiện thi công của công trình.
2.4. Chiều cao OH
OH là khoảng không phía trên điểm dừng cao nhất của cabin. Đây là khoảng không an toàn cần thiết để bố trí thiết bị và đảm bảo vận hành ổn định khi cabin lên đến tầng trên cùng.
Bốn thông số này luôn có mối liên hệ chặt chẽ với nhau. Khi thay đổi một thông số, các yếu tố còn lại cũng cần được tính toán đồng bộ để đảm bảo phù hợp về mặt kỹ thuật.
3. Bảng kích thước hố thang máy gia đình theo số tầng và tải trọng
Việc lựa chọn kích thước hố thang máy gia đình phù hợp với số tầng và tải trọng không chỉ giúp đảm bảo an toàn khi sử dụng mà còn tối ưu không gian và chi phí lắp đặt. Dưới đây là bảng tổng hợp kích thước tiêu chuẩn cho thang máy gia đình, được phân loại rõ ràng theo từng mức tải trọng và số tầng phổ biến hiện nay.
3.1. Bảng kích thước hố thang máy theo tải trọng
| Tải trọng | Cabin (RxS mm) | Thang (RxS mm) | Hố pit (mm) | Giếng thang (Overhead mm) | Hợp cho |
|---|---|---|---|---|---|
| 250kg | 800 x 800 | 1300 x 1300 | 500 - 600 | 2600 - 2800 | Nhà 2 tầng |
| 300kg | 900 x 900 | 1400 x 1400 | 600 - 700 | 2700 - 2900 | Nhà 2 - 3 tầng |
| 350kg | 1000 x 1000 | 1500 x 1500 | 700 - 800 | 2800 - 3200 | Nhà 3 tầng |
| 450kg | 1100 x 1200 | 1600 x 1600 | 800 - 1000 | 3000 - 3500 | Nhà 4 tầng |
| 630kg | 1100 x 1400 | 1800 x 1800 | 1000 - 1400 | 3200 - 3800 | Nhà 5 tầng |
Lưu ý: Các thông số trên mang tính tham khảo và có thể thay đổi theo hãng thang máy, yêu cầu thực tế của công trình.
3.2. Bảng kích thước hố thang máy theo số tầng
| Số tầng | Chiều cao giếng thang tối thiểu (Overhead) | Chiều sâu hố pit | Loại thang máy đề xuất |
|---|---|---|---|
| 2 tầng | 2600 - 2800 mm | 500 - 700 mm | Thang không phòng máy, thủy lực nhẹ |
| 3 tầng | 2800 - 3200 mm | 600 - 800 mm | Thang không phòng máy, trục vít |
| 4 tầng | 3000 - 3500 mm | 800 - 1000 mm | Thang có hoặc không phòng máy |
| 5 tầng | 3200 - 3800 mm | 1000 - 1400 mm | Thang cáp kéo, yêu cầu kỹ thuật cao hơn |
Lưu ý: Thông số có thể điều chỉnh tùy vào tải trọng, diện tích xây dựng và loại thang sử dụng.

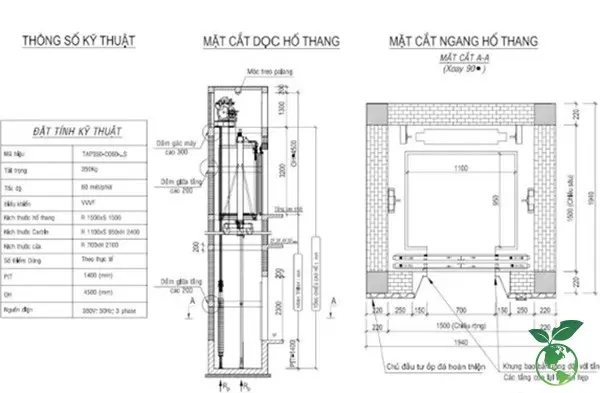

4. Bản vẽ kỹ thuật hố thang máy gia đình
Bản vẽ kỹ thuật là tài liệu quan trọng giúp thể hiện đầy đủ các thông số kích thước hố thang, vị trí cửa tầng, độ sâu PIT, chiều cao OH và các cấu kiện liên quan. Đây là cơ sở để kiến trúc sư, kỹ sư xây dựng và đơn vị cung cấp thang máy phối hợp triển khai chính xác ngay từ đầu.
Một bản vẽ kỹ thuật hố thang máy gia đình thường bao gồm:
- Kích thước tổng thể hố thang
- Kích thước cabin
- Vị trí cửa mở và chiều rộng cửa tầng
- Chiều sâu PIT
- Chiều cao OH
- Vị trí đặt ray dẫn hướng, đối trọng và thiết bị kỹ thuật
Việc có bản vẽ kỹ thuật chi tiết sẽ giúp hạn chế sai số trong thi công, tránh tình trạng phải chỉnh sửa kết cấu sau khi đã hoàn thiện phần thô.
5. Những lưu ý quan trọng khi thiết kế hố thang máy
Để đảm bảo thang máy được lắp đặt đúng kỹ thuật và vận hành ổn định lâu dài, gia chủ cần lưu ý một số điểm sau:
- Cần làm việc với đơn vị thang máy ngay từ giai đoạn thiết kế nhà để chốt thông số chuẩn
- Không nên tự ước lượng kích thước hố thang theo cảm tính
- Cần tính toán đồng bộ giữa hố thang, cabin, cửa mở, PIT và OH
- Ưu tiên phương án phù hợp với công năng sử dụng thực tế thay vì chọn tải trọng quá lớn
- Với nhà cải tạo, nên khảo sát hiện trạng kỹ trước khi lựa chọn giải pháp thang máy
Trong nhiều trường hợp, chỉ một sai lệch nhỏ ở kích thước hố thang cũng có thể ảnh hưởng đến toàn bộ phương án lắp đặt. Do đó, sự chính xác ngay từ đầu luôn là yếu tố rất quan trọng.
6. Giải pháp cho nhà có diện tích nhỏ hoặc khó cải tạo
Không phải công trình nào cũng có sẵn diện tích rộng để bố trí hố thang theo kích thước tiêu chuẩn. Với nhà phố, nhà cải tạo hoặc công trình bị giới hạn mặt bằng, vẫn có thể áp dụng một số giải pháp phù hợp như:
7.1. Thang máy PIT thấp
Giải pháp này phù hợp với nhà không thể đào sâu nền móng. Thang máy PIT thấp giúp giảm yêu cầu thi công phần âm mà vẫn đảm bảo an toàn vận hành.
7.2. Thang máy không phòng máy
Đây là lựa chọn tối ưu cho các công trình bị hạn chế chiều cao. Loại thang này giúp giảm yêu cầu OH và tăng tính linh hoạt trong thiết kế.
7.3. Thang máy kính nhỏ gọn
Không chỉ tiết kiệm diện tích, thang máy kính còn tạo cảm giác thoáng hơn cho không gian nội thất, đặc biệt phù hợp với nhà ở hiện đại.
7.4. Bố trí thang máy trong lòng cầu thang bộ
Đây là giải pháp được nhiều gia đình tại Việt Nam lựa chọn để tận dụng khoảng trống giữa cầu thang, vừa tiết kiệm diện tích vừa đảm bảo công năng sử dụng.
7. Kết luận
Kích thước hố thang máy gia đình là yếu tố nền tảng ảnh hưởng trực tiếp đến thiết kế, thi công và hiệu quả sử dụng lâu dài của toàn bộ hệ thống thang máy. Việc tính toán chính xác từ đầu sẽ giúp gia chủ tối ưu diện tích, kiểm soát chi phí và hạn chế tối đa các phát sinh không mong muốn trong quá trình lắp đặt.
Nếu bạn đang trong giai đoạn thiết kế hoặc chuẩn bị xây dựng nhà ở, việc tham khảo trước các thông số về hố thang, PIT, OH và bản vẽ kỹ thuật sẽ là bước chuẩn bị rất cần thiết để lựa chọn giải pháp phù hợp nhất cho công trình của mình.
Một phương án đúng ngay từ đầu không chỉ giúp thang máy vận hành an toàn, bền bỉ mà còn góp phần nâng cao giá trị sử dụng và tính thẩm mỹ cho toàn bộ không gian sống.
