Thang máy 2 cửa mở thông nhau là giải pháp đáng cân nhắc khi công trình cần kết nối hai khu vực ở hai phía giếng thang mà không phải bố trí thêm hành lang vòng. Với nhà phố có mặt bằng hẹp, biệt thự nhiều lối tiếp cận hoặc công trình cải tạo, cấu hình cửa trước – cửa sau có thể cải thiện đáng kể sự thuận tiện trong di chuyển. Tuy nhiên, việc bổ sung cửa cabin không đơn thuần là thay đổi vị trí ra vào. Kích thước giếng thang, chiều sâu hố thang máy, chiều cao OH và hệ thống điều khiển cửa đều phải được tính toán đồng bộ ngay từ giai đoạn thiết kế.
Đối với thang máy 2 cửa, lựa chọn cấu hình phù hợp cần bắt đầu từ bản vẽ kiến trúc và nhu cầu sử dụng tại từng tầng. Thang Máy Italy tư vấn các phương án Homelift tải trọng từ 200kg đến 630kg, thang máy kính quan sát và thiết bị ứng dụng công nghệ Ý. Những công trình hạn chế chiều cao tầng trên cùng hoặc không thể đào hố pit sâu cần được khảo sát kỹ thuật trước khi xác định phương án lắp đặt.
Thang máy 2 cửa là gì? Giải pháp tối ưu luồng di chuyển cho nhà phố, biệt thự và công trình cải tạo
Khái niệm thang máy 2 cửa mở thông nhau: Cấu tạo cửa trước – cửa sau và nguyên lý bố trí lối ra vào linh hoạt
Thang máy 2 cửa là loại thang có hai vị trí cửa ra vào trên cabin, cho phép người sử dụng tiếp cận từ những hướng khác nhau tùy theo thiết kế. Với cấu hình mở thông nhau, hai cửa thường được bố trí tại hai vách đối diện, tạo thành lối di chuyển xuyên qua cabin. Người dùng có thể bước vào từ phía trước và đi ra phía sau mà không cần quay đầu, đặc biệt thuận tiện khi hai không gian chức năng nằm ở hai phía giếng thang.
Khác với thang máy một cửa thông thường, hệ thống hai cửa cần có cơ cấu vận hành và kiểm soát trạng thái cửa tương ứng. Tủ điều khiển phải xác định đúng cửa cần mở tại mỗi tầng dừng, đồng thời ngăn cabin di chuyển khi điều kiện khóa cửa an toàn chưa được đáp ứng. Nếu hai phía đều có cửa tầng tại cùng một cao độ, trình tự mở cửa phải được thiết lập theo yêu cầu sử dụng và cấu hình an toàn đã được phê duyệt.
Phân biệt thang máy 2 cửa đối diện và thang máy 2 cửa vuông góc: Lựa chọn theo mặt bằng kiến trúc, vị trí cầu thang và nhu cầu sử dụng thực tế
Thang máy hai cửa đối diện có cửa trước và cửa sau nằm trên hai vách song song của cabin. Cách bố trí này tạo luồng di chuyển thẳng, phù hợp nhà có lối vào từ sân trước và sân sau, công trình có hành lang chạy xuyên suốt hoặc biệt thự cần liên kết hai khu vực sinh hoạt. Ưu điểm về giao thông chỉ phát huy khi khoảng trống trước cửa tại các tầng được thiết kế phù hợp, không xung đột với cánh cửa phòng, cầu thang bộ hay đồ nội thất.
Trong khi đó, thang máy hai cửa vuông góc sử dụng hai cửa nằm trên hai vách liền kề. Phương án này thích hợp khi hành lang hoặc sảnh tầng thay đổi hướng tiếp cận. Tuy nhiên, hai bộ cửa chiếm hai mặt cabin khiến việc bố trí ray dẫn hướng, khung cabin, cơ cấu dẫn động cửa và hệ thống treo trở nên phức tạp hơn. Không phải mẫu Homelift nào cũng hỗ trợ cấu hình cửa vuông góc, vì vậy cần đối chiếu bản vẽ kỹ thuật của từng dòng sản phẩm trước khi lựa chọn.
Ứng dụng thang máy 2 cửa cho Homelift gia đình 200kg–630kg, biệt thự nhiều tầng và thang máy kính quan sát toàn cảnh cao cấp
Trong nhà phố nhỏ, thang máy 200kg hoặc 250kg có thể đáp ứng nhu cầu di chuyển cơ bản khi mặt bằng không đủ rộng cho cabin lớn. Với gia đình đông thành viên, các mức tải trọng 350kg và 450kg thường được đưa vào phương án thiết kế để tăng không gian sử dụng. Công trình cần vận chuyển vật dụng cồng kềnh hoặc phục vụ số lượng người nhiều hơn có thể cân nhắc cấu hình 630kg nếu diện tích và kết cấu cho phép.
Đối với biệt thự, ជណ្តើរយន្តផ្ទះ hai cửa giúp tổ chức giao thông linh hoạt giữa khu vực sinh hoạt chính, gara, sân vườn và các không gian riêng biệt. Nếu công trình ưu tiên trải nghiệm kiến trúc, cabin kính hoặc giếng thang kính có thể tạo cảm giác thông thoáng. Tuy nhiên, diện tích kính thực tế sẽ phụ thuộc vào vị trí cửa, hệ thống ray và các chi tiết kết cấu. Một cabin có hai cửa không mặc nhiên giữ được bốn mặt kính quan sát.

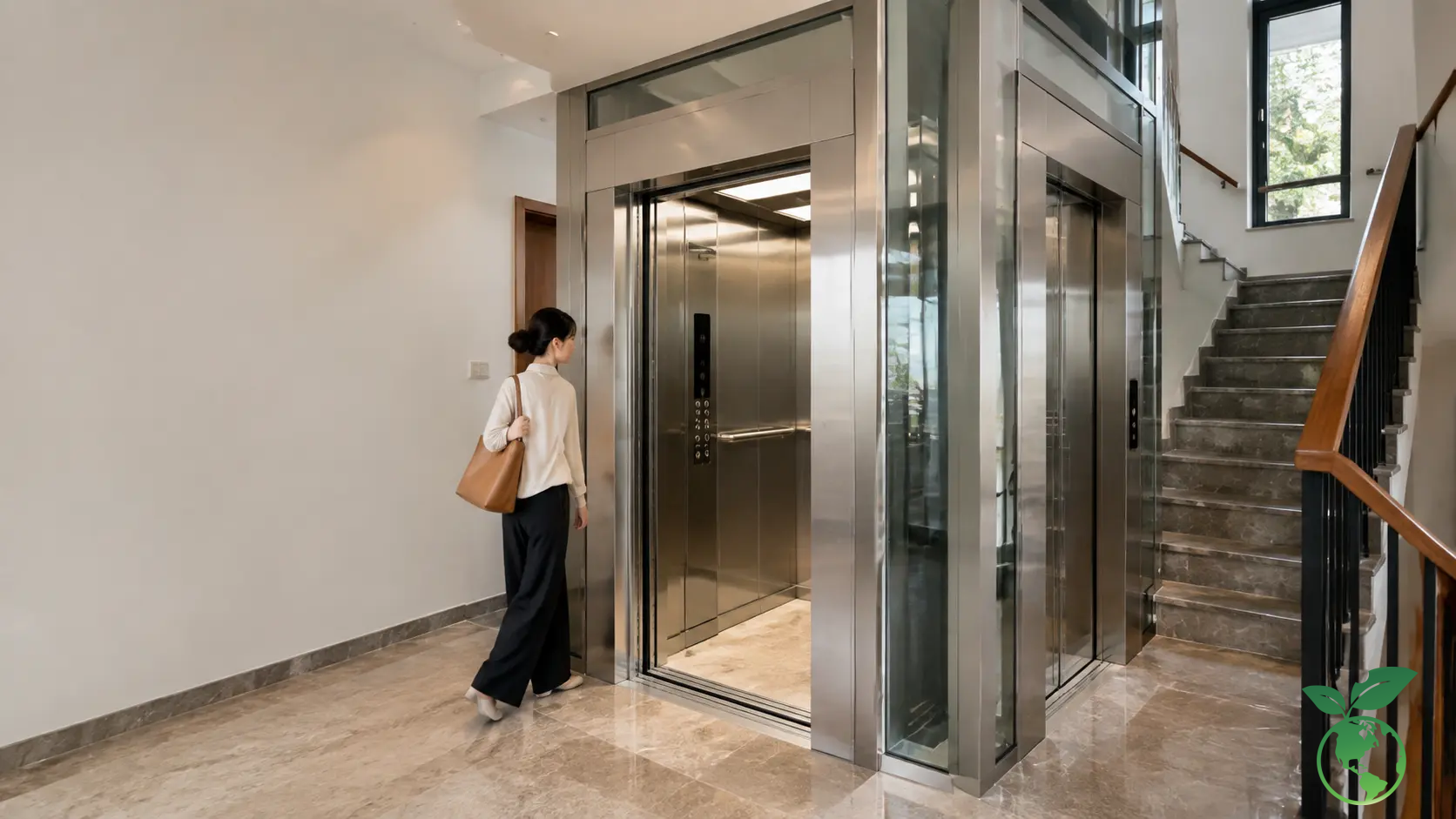

Thiết kế kích thước thang máy 2 cửa: Tối ưu chiều sâu hố thang, cabin và không gian sử dụng
Nguyên tắc tính kích thước cabin thang máy 2 cửa theo tải trọng 200kg, 250kg, 350kg, 450kg và 630kg
Kích thước cabin phải được lựa chọn đồng thời theo tải trọng danh định, diện tích sử dụng, kích thước thông thủy cửa và hệ thống dẫn động. Một sai lầm thường gặp là lấy kích thước cabin thang máy một cửa làm cơ sở cố định cho cấu hình hai cửa mà không kiểm tra phần không gian dành cho bộ truyền động cửa thứ hai. Trên thực tế, cùng tải trọng 450kg nhưng hai thiết kế có thể yêu cầu giếng thang khác nhau do vị trí ray, đối trọng, kiểu cửa và phương pháp lắp đặt.
Đối với kích thước cabin thang máy 450kg, kiến trúc sư cần kiểm tra khả năng bố trí diện tích sàn cabin phù hợp với tải trọng và tiêu chuẩn kỹ thuật của thiết bị. Cabin có diện tích lớn hơn không đồng nghĩa với việc được phép tăng số người hoặc khối lượng vận chuyển. Nhà sản xuất phải xác định tải trọng danh định, diện tích hữu dụng tối đa và điều kiện vận hành theo hồ sơ thiết kế được áp dụng.
| ផ្ទុក | Nhu cầu sử dụng tham khảo | Định hướng lựa chọn cabin | Lưu ý với thiết kế hai cửa |
|---|---|---|---|
| 200kg | Gia đình ít người, không gian rất hạn chế | Cabin nhỏ gọn theo cấu hình được nhà sản xuất cho phép | Kiểm tra khả năng bố trí hai bộ cửa và diện tích sử dụng còn lại |
| 250kg | Nhà phố nhỏ, nhu cầu di chuyển cơ bản | Ưu tiên kích thước cabin phù hợp mặt bằng thực tế | Đối chiếu chiều rộng thông thủy và vị trí ray dẫn hướng |
| ៣៥០គីឡូក្រាម | Gia đình có nhu cầu sử dụng thường xuyên | Cân bằng diện tích cabin với kích thước giếng thang | Kiểm tra không gian dành cho cơ cấu cửa trước và cửa sau |
| ៤៥០គីឡូក្រាម | Gia đình đông thành viên, nhà phố và biệt thự | Lựa chọn cabin theo tải trọng và hồ sơ kích thước của từng mẫu | Phối hợp kích thước cửa, chiều sâu cabin và phương án đối trọng |
| ៦៣០គីឡូក្រាម | Công trình cần cabin rộng hoặc kết hợp vận chuyển đồ | Đánh giá diện tích sàn, kết cấu và yêu cầu sử dụng | Kiểm tra tải trọng kết cấu, không gian giếng thang và khả năng tiếp cận |
Bảng trên thể hiện định hướng lựa chọn, không phải bảng kích thước tiêu chuẩn dùng để thi công. Kích thước cabin và giếng thang cụ thể chỉ có thể chốt sau khi xác định model, tải trọng, kiểu cửa, hệ thống dẫn động và bản vẽ lắp đặt của nhà sản xuất. Đặc biệt, không nên suy ra kích thước giếng thang chỉ từ tải trọng danh định.
Kích thước giếng thang và chiều sâu hố thang máy: Các yếu tố cần khảo sát trước khi lắp đặt cho nhà phố, biệt thự
Chiều rộng và chiều sâu giếng thang phải đủ cho cabin, ray dẫn hướng, đối trọng nếu có, khoảng cách an toàn giữa các bộ phận chuyển động và không gian lắp đặt thiết bị. Với thang máy hai cửa, vị trí hai cửa tầng còn ảnh hưởng trực tiếp đến cấu tạo dầm cửa, tường bao che và phương án liên kết giếng thang với sàn công trình.
Khi khảo sát nhà phố, kỹ sư cần xác định kích thước thông thủy thực tế thay vì chỉ dựa vào kích thước phủ bì trên bản vẽ xây dựng. Bề dày lớp hoàn thiện, độ thẳng đứng của giếng thang, vị trí dầm, đường ống kỹ thuật và hệ thống điện đều có thể làm thay đổi không gian lắp đặt hữu dụng. Nếu giếng thang đặt cạnh cầu thang bộ, cần kiểm tra khả năng tiếp cận các cửa tầng mà không ảnh hưởng đến lối thoát nạn.
Chiều sâu hố thang máy có thể được hiểu theo hai thông số khác nhau: chiều sâu mặt bằng giếng thang và chiều sâu hố pit phía dưới điểm dừng thấp nhất. Hai đại lượng này không được nhầm lẫn trong hồ sơ kỹ thuật. Hố pit là khu vực cần được thiết kế để đáp ứng các yêu cầu liên quan đến bộ giảm chấn, khoảng không an toàn, thiết bị lắp đặt phía dưới cabin và hoạt động bảo trì theo cấu hình thang.
Giải pháp thang máy 2 cửa cho công trình cải tạo với hố pit siêu nông 200mm–300mm và chiều cao OH thang máy từ 2.600mm
Nhà cải tạo thường gặp hạn chế về cao độ móng, kết cấu sàn và khoảng trống phía trên tầng cuối. Những mẫu thang máy không hố pit hoặc có hố pit siêu nông giúp giảm yêu cầu can thiệp vào nền nhà trong một số điều kiện nhất định. Thang Máy Italy tư vấn các phương án thiết kế có độ âm sàn tham khảo 200mm–300mm, hoặc bố trí thiết bị trực tiếp trên nền đối với dòng sản phẩm được thiết kế riêng cho phương án này.
Tuy nhiên, hố pit 200mm–300mm không phải thông số áp dụng chung cho mọi thang máy hai cửa. Khả năng sử dụng phụ thuộc vào công nghệ dẫn động, hành trình, tải trọng, tốc độ, giải pháp bảo vệ không gian an toàn và chứng nhận của sản phẩm. Nếu lựa chọn cấu hình thang máy sử dụng cáp kéo thông thường, các yêu cầu kỹ thuật có thể khác đáng kể so với hệ Homelift chuyên dụng.
Tương tự, chiều cao OH từ 2.600mm chỉ nên được xem là khả năng thiết kế của một số cấu hình thang có giải pháp kỹ thuật phù hợp, không phải mức OH tối thiểu được mặc định cho tất cả thang máy. Với công trình cải tạo, kỹ sư phải xem xét đồng thời điều kiện an toàn phía trên cabin và phía dưới hố thang trước khi đề xuất chiều cao xây dựng.

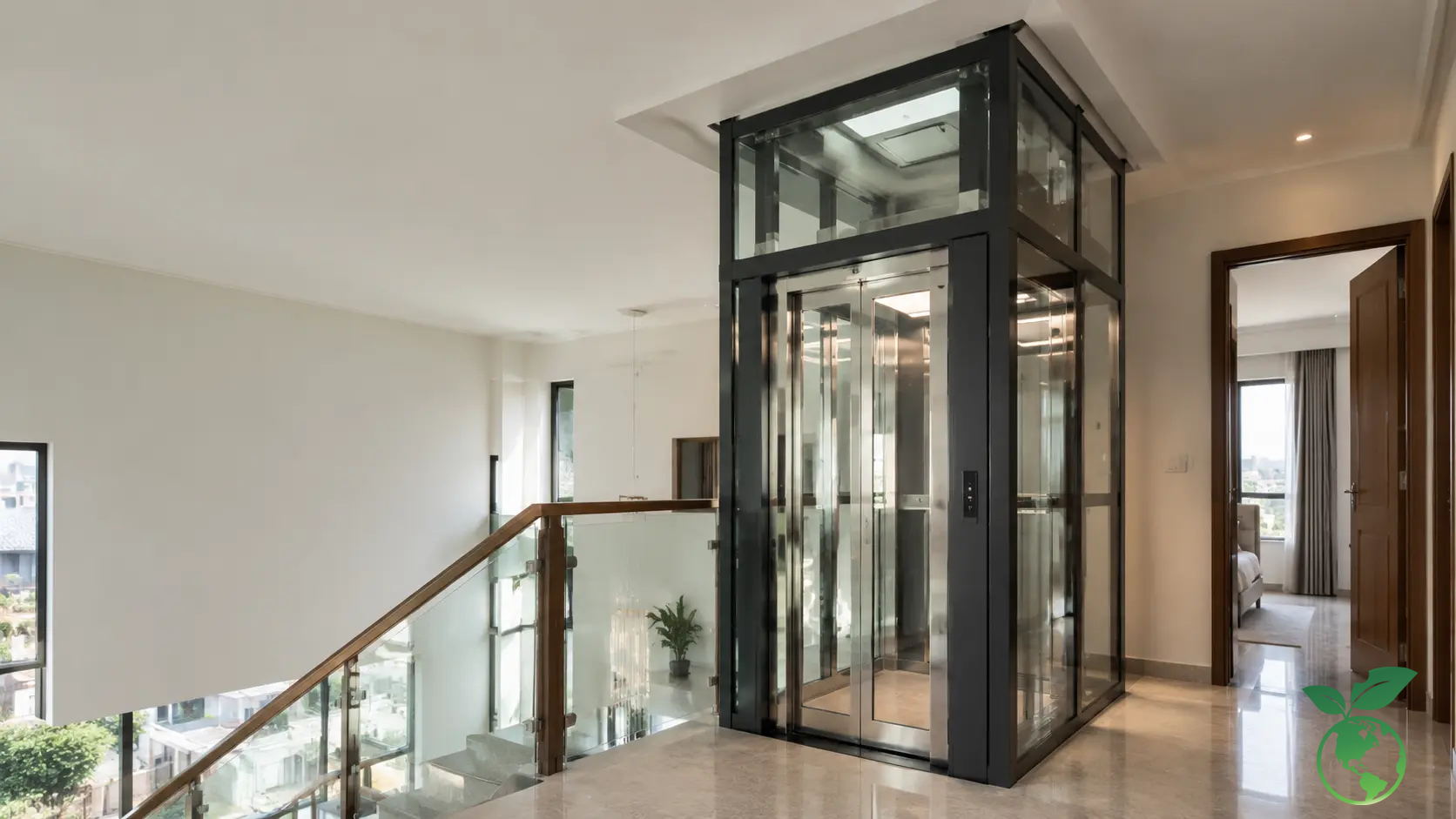

Chiều cao OH thang máy 2 cửa: Tiêu chuẩn kỹ thuật và phương án tối ưu cho nhà thấp tầng
Chiều cao OH thang máy là gì? Vai trò của khoảng không tầng trên cùng đối với hành trình cabin và hệ thống an toàn
Chiều cao OH thang máy, thường gọi là overhead hoặc khoảng không đỉnh giếng thang, là khoảng chiều cao phía trên tầng dừng cao nhất được xác định theo mốc đo trong bản vẽ kỹ thuật. Khi cabin ở tầng trên cùng, phần không gian này phải đáp ứng yêu cầu bố trí nóc cabin, thiết bị trên cabin, các khoảng hở cần thiết, giới hạn hành trình và không gian bảo vệ người thực hiện công việc kiểm tra hoặc bảo trì.
Điểm cần lưu ý là OH không đơn giản bằng chiều cao cabin cộng thêm một khoảng dự phòng tùy ý. Khoảng không yêu cầu còn liên quan đến vị trí cabin khi vượt hành trình bình thường, cấu tạo đối trọng, bộ giảm chấn, thiết bị dẫn hướng và các yêu cầu về không gian an toàn. Việc tự ý cắt giảm OH để giữ nguyên mái nhà có thể khiến phương án thiết kế không đáp ứng điều kiện an toàn hoặc không được chấp thuận kiểm định.
Đối với thiết kế mới, kiến trúc sư nên xác định yêu cầu OH cùng thời điểm bố trí giếng thang. Việc để đến giai đoạn hoàn thiện mái mới lựa chọn thang máy có thể dẫn đến phải thay đổi giải pháp kết cấu, thiết bị hoặc phương án giao thông giữa các tầng.
Thiết kế OH thấp cho Homelift nhập khẩu Châu Âu: Tối ưu không gian mái, giảm cải tạo kết cấu nhưng vẫn đảm bảo vận hành ổn định
Một số dòng Homelift chuyên dụng được phát triển cho những công trình có chiều cao tầng trên cùng hạn chế. Tùy thiết kế, nhà sản xuất có thể sử dụng giải pháp bố trí thiết bị nhỏ gọn, hệ dẫn động riêng hoặc cơ cấu bảo vệ bổ sung nhằm đáp ứng yêu cầu an toàn trong không gian hạn chế. Với nhà phố đã xây dựng, đây là hướng tiếp cận có thể giảm mức độ thay đổi mái và các cấu kiện phía trên giếng thang.
Tuy nhiên, phương án OH thấp phải được đánh giá trên cơ sở hồ sơ kỹ thuật của đúng sản phẩm dự kiến lắp đặt. Tiêu chuẩn EN 81-21 liên quan đến các thang máy mới lắp đặt trong công trình hiện hữu có một số hạn chế xây dựng là tài liệu tham chiếu quan trọng đối với trường hợp có không gian đỉnh giếng thang hoặc hố pit bị hạn chế. Tiêu chuẩn này không có nghĩa mọi thiết bị đều được phép tự động giảm OH xuống 2.600mm.
Trong hồ sơ tư vấn, chiều cao tầng trên cùng cần được ghi rõ theo mốc hoàn thiện sàn và kết cấu phía trên. Kỹ sư cũng phải tính đến các sai số thi công, vị trí dầm, không gian lắp thiết bị và phương án bảo trì trước khi chấp thuận kích thước OH cuối cùng.
Kết hợp tốc độ thang máy gia đình, tải trọng cabin và hành trình di chuyển để lựa chọn cấu hình máy kéo phù hợp
Tốc độ thang máy gia đình là một thông số ảnh hưởng đến thời gian di chuyển, đặc tính tăng giảm tốc và thiết kế hệ thống dẫn động. Đối với công trình thấp tầng, việc lựa chọn tốc độ cao không phải lúc nào cũng làm trải nghiệm tốt hơn, bởi cabin cần thời gian tăng tốc, giảm tốc và dừng chính xác tại từng tầng. Nếu khoảng cách giữa các tầng ngắn, phần lớn hành trình có thể diễn ra trong giai đoạn chuyển tiếp tốc độ.
Thang có tốc độ danh định khác nhau sẽ có yêu cầu kỹ thuật tương ứng đối với phanh, thiết bị hạn chế vượt tốc, bộ giảm chấn và không gian an toàn. Vì vậy, thông số tốc độ không nên được lựa chọn độc lập với chiều cao OH hoặc chiều sâu hố pit. Đặc biệt, các thiết bị Homelift tốc độ thấp và thang máy điện chở người thông thường có thể thuộc những phạm vi tiêu chuẩn khác nhau tùy công nghệ và đặc tính sản phẩm.
Với thang máy hai cửa phục vụ gia đình, mục tiêu thiết kế hợp lý là sự cân bằng giữa thời gian chờ, độ êm khi khởi động, độ chính xác dừng tầng và điều kiện xây dựng. Việc lựa chọn máy kéo cần dựa trên kết quả tính toán tải trọng, hành trình, số điểm dừng và cấu hình cabin thực tế.

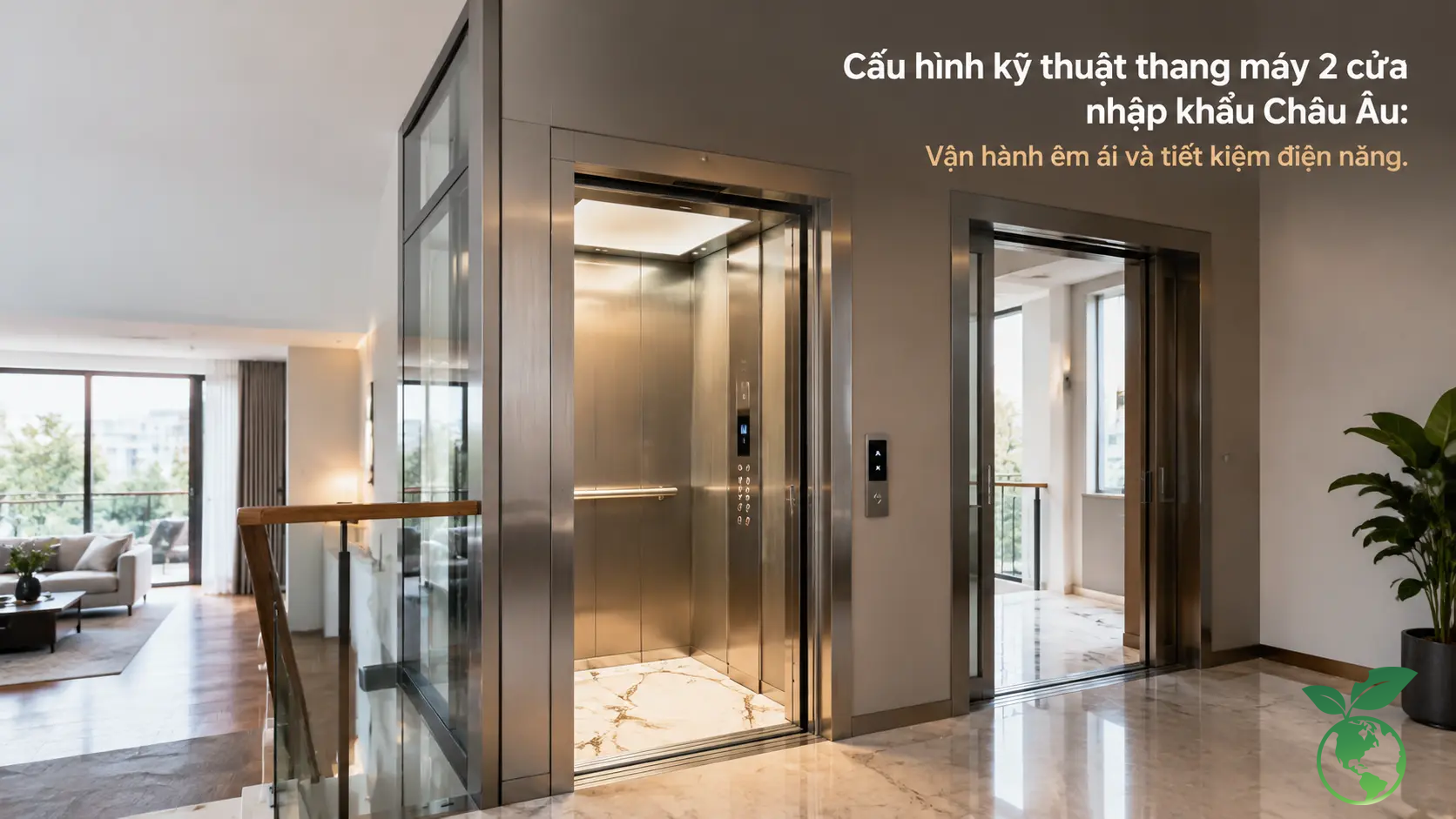

Cấu hình kỹ thuật thang máy 2 cửa nhập khẩu Châu Âu: Vận hành êm ái và tiết kiệm điện năng
Động cơ không hộp số Sicor, Montanari – Italy kết hợp biến tần VVVF: Giảm rung, giảm tiếng ồn và tối ưu khoảng 40% điện năng sử dụng
Động cơ không hộp số Gearless sử dụng phương pháp truyền động trực tiếp, loại bỏ cụm hộp giảm tốc cơ khí của các hệ máy kéo có hộp số truyền thống. Các dòng máy kéo từ những nhà sản xuất như Sicor và Montanari của Ý có thể được cân nhắc trong cấu hình thang máy phù hợp, với điều kiện đáp ứng yêu cầu về tải trọng, tốc độ, đường kính puly, bố trí cáp và đặc tính vận hành.
Khi kết hợp với hệ điều khiển biến tần VVVF, tốc độ động cơ được điều chỉnh trong các giai đoạn khởi động, tăng tốc và giảm tốc. Cách điều khiển này góp phần giảm hiện tượng giật khi cabin bắt đầu di chuyển hoặc tiếp cận tầng dừng. Độ êm thực tế còn phụ thuộc vào chất lượng ray dẫn hướng, độ chính xác lắp đặt, cân bằng tải, hệ thống treo và điều chỉnh thông số vận hành.
Trong những điều kiện thử nghiệm phù hợp, hệ máy kéo Gearless có thể mang lại hiệu quả tiết kiệm điện đáng kể so với một số công nghệ truyền động cũ. Mức tiết kiệm khoảng 40% chỉ là thông tin tham khảo, không phải kết quả được bảo đảm cho mọi công trình. Để xác nhận, cần so sánh hai hệ thống trong điều kiện tương đương về tải trọng, hành trình, tần suất sử dụng và mức tiêu thụ điện đo được.
Tương tự, tiếng ồn dưới 50dB cần được xác nhận bằng thông số kỹ thuật hoặc phép đo theo điều kiện xác định. Không nên đồng nhất độ ồn của riêng máy kéo với độ ồn của toàn bộ hệ thang máy khi vận hành trong công trình.
Lựa chọn cabin thang máy 450kg và các tải trọng phổ biến: Kết hợp kính cường lực toàn cảnh, inox sọc nhuyễn, inox gương vàng theo kiến trúc nội thất
Cabin là thành phần tiếp xúc trực tiếp với người sử dụng và đóng vai trò quan trọng trong việc hình thành cảm nhận thẩm mỹ. Với công trình hiện đại, inox sọc nhuyễn tạo bề mặt tương đối kín đáo, dễ kết hợp cùng nội thất có đường nét tối giản. Inox gương vàng phù hợp những không gian thiên về sắc độ ấm và vật liệu trang trí nổi bật, nhưng cần cân nhắc ánh sáng để tránh gây chói hoặc phản xạ quá mạnh.
Đối với thang máy kính quan sát, việc sử dụng kính phải dựa trên thiết kế cấu tạo và yêu cầu an toàn của từng vị trí. Kính cường lực dày 10mm–12mm có thể xuất hiện trong một số giải pháp vách bao hoặc kết cấu kiến trúc, nhưng không được xem là quy cách bắt buộc cho mọi bộ phận kính của cabin và giếng thang. Loại kính, độ dày, cách liên kết và khả năng chịu lực phải được xác định theo hồ sơ kỹ thuật đã được thẩm tra phù hợp.
Cabin có hai cửa cần bảo đảm phần vách còn lại đủ khả năng bố trí bảng điều khiển, tay vịn, chiếu sáng và các chi tiết hoàn thiện. Với thiết kế kính, kỹ sư phải phối hợp cùng kiến trúc sư để kiểm soát các chi tiết kim loại, kết cấu chịu lực và khả năng tiếp cận thiết bị khi bảo dưỡng.
Đồng bộ máy kéo, ray dẫn hướng, cửa tầng tự động và hệ điều khiển để đảm bảo độ chính xác dừng tầng cho thang máy 2 cửa
Độ chính xác dừng tầng phụ thuộc vào khả năng phối hợp giữa hệ dẫn động, cảm biến vị trí, bộ điều khiển và cơ cấu phanh. Khi cabin tiến đến tầng yêu cầu, bộ điều khiển phải đưa tốc độ về mức thích hợp trước khi dừng, đồng thời xác nhận cabin nằm trong vùng cho phép để thực hiện trình tự mở cửa. Việc căn chỉnh sai lệch có thể làm xuất hiện độ chênh giữa sàn cabin và sàn tầng, gây bất tiện hoặc nguy cơ vấp ngã.
Ở cấu hình hai cửa, bộ điều khiển còn phải nhận biết phía cửa được phép hoạt động tại từng tầng. Nếu một tầng chỉ có cửa phía trước, hệ thống phải ngăn việc mở cửa phía sau vào vách giếng thang. Nếu công trình có lối ra thay đổi theo tầng, sơ đồ vận hành cửa cần được lập thành bảng logic ngay từ giai đoạn thiết kế điều khiển.
Chất lượng thiết bị chỉ là một phần của giải pháp. Hệ thống ray cần được lắp đặt đúng dung sai, các điểm liên kết phải phù hợp với kết cấu công trình và các cửa tầng phải được căn chỉnh chính xác. Đây là những điều kiện cơ bản để duy trì chất lượng vận hành lâu dài.
An toàn thang máy 2 cửa theo tiêu chuẩn EN 81: Kiểm soát vận hành trong mọi tình huống
Hệ thống cửa thang máy 2 chiều: Khóa cửa tầng, photocell chống kẹt, cảm biến vùng cửa và kiểm soát trạng thái mở cửa
Đối với thang máy hai cửa, yêu cầu an toàn cửa cần được đánh giá ở cả phía trước và phía sau cabin. Mỗi cửa tầng phải có cơ cấu khóa và tiếp điểm giám sát phù hợp, ngăn hành khách tiếp cận giếng thang khi cabin không ở vị trí được phép. Hệ thống điều khiển phải kiểm tra trạng thái an toàn của các cửa liên quan trước khi cho phép cabin vận hành.
Cảm biến rèm hồng ngoại Photocell giúp phát hiện vật cản trong vùng cửa, hỗ trợ hạn chế tình trạng cửa tự động đóng khi có người hoặc đồ vật đang đi qua. Tuy nhiên, phạm vi phát hiện phụ thuộc thiết kế cảm biến và cách lắp đặt. Thiết bị này không thay thế chức năng khóa cửa tầng hoặc các mạch an toàn bắt buộc khác.
Trong thiết kế hai cửa, logic điều khiển phải được xác định rõ cho từng tầng và từng chế độ vận hành. Việc cho phép mở đồng thời hai cửa, nếu có, phải thuộc cấu hình được nhà sản xuất thiết kế, đánh giá an toàn và cho phép sử dụng. Không được tự ý thay đổi chương trình điều khiển để mở thêm cửa ngoài phạm vi thiết kế ban đầu.
Thiết bị bảo vệ quan trọng gồm Governor, thắng cơ, bộ giảm chấn, giới hạn hành trình và ARD cứu hộ khi mất điện
Với thang máy điện sử dụng hệ thống an toàn tương ứng, bộ khống chế vượt tốc Governor phối hợp cùng bộ hãm an toàn giúp kích hoạt cơ chế bảo vệ cabin khi xuất hiện tình huống vượt tốc theo chiều tác động được thiết kế. Bộ giảm chấn góp phần hạn chế tác động khi cabin hoặc đối trọng đi đến vùng cuối hành trình trong những điều kiện quy định. Các công tắc giới hạn và thiết bị giám sát khác hỗ trợ ngăn hệ thống tiếp tục vận hành ngoài phạm vi cho phép.
Hệ thống cứu hộ tự động ARD được thiết kế nhằm hỗ trợ xử lý tình huống mất điện lưới. Tùy cấu hình, nguồn dự phòng có thể cấp năng lượng để đưa cabin về tầng được xác định và mở cửa cho hành khách thoát ra an toàn. Tuy nhiên, trình tự cứu hộ còn phụ thuộc tình trạng thiết bị, khả năng cấp nguồn và điều kiện an toàn của hệ thống. ARD không phải cơ chế thay thế cho việc xử lý các sự cố cơ khí hoặc khóa an toàn.
Mỗi thiết bị bảo vệ cần được lựa chọn theo công nghệ và phạm vi áp dụng của mẫu thang cụ thể. Không nên giả định tất cả Homelift đều sử dụng cùng loại Governor, bộ hãm hoặc bộ giảm chấn. Cấu hình an toàn phải được xác định từ hồ sơ nhà sản xuất và các yêu cầu kỹ thuật tương ứng.
Yêu cầu kiểm định an toàn cho thang máy kính 2 cửa, thang máy ngoài trời vách kính khung thép và Homelift gia đình nhập khẩu
Tại Việt Nam, quy chuẩn kỹ thuật quốc gia QCVN 02:2019/BLĐTBXH quy định yêu cầu an toàn lao động đối với các loại thang máy thuộc phạm vi điều chỉnh. Đối với các thiết bị thuộc phạm vi áp dụng, hồ sơ và hoạt động kiểm định phải được thực hiện theo quy định có liên quan trước khi đưa vào sử dụng và trong quá trình khai thác.
Về tiêu chuẩn thiết kế, TCVN 6395:2008 là tài liệu kỹ thuật từng được sử dụng rộng rãi đối với thang máy điện nhưng đã được thay thế bởi TCVN 6396-20:2017 và TCVN 6396-50:2017. Vì vậy, công trình mới không nên viện dẫn TCVN 6395 như một tiêu chuẩn còn hiệu lực mà cần xác định bộ tiêu chuẩn hiện hành phù hợp với loại thiết bị. Có thể tra cứu thông tin tiêu chuẩn tại Cổng thông tin tiêu chuẩn quốc gia của Ủy ban Tiêu chuẩn Đo lường Chất lượng Quốc gia: https://tieuchuan.vsqi.gov.vn.
Đối với thiết bị nhập khẩu, tiêu chuẩn an toàn EN 81 là hệ thống tham chiếu quan trọng, trong đó EN 81-20 liên quan đến cấu tạo và lắp đặt thang máy chở người, còn EN 81-50 liên quan đến kiểm tra và thử nghiệm bộ phận thang máy. Các yêu cầu cụ thể phải được đối chiếu theo phiên bản tiêu chuẩn được công bố áp dụng và phạm vi sản phẩm. Đối với thiết bị có tốc độ thấp hoặc công nghệ Homelift chuyên biệt, cần đánh giá đúng phân loại thay vì mặc nhiên áp dụng toàn bộ yêu cầu của một dòng thang máy điện truyền thống.
Thang máy kính và thang máy ngoài trời còn phải được xem xét thêm về kết cấu khung thép, liên kết neo, tải trọng gió, điều kiện thời tiết, chống ăn mòn và bảo vệ hệ thống điện. Hồ sơ kiểm định thiết bị không thay thế việc đánh giá khả năng chịu lực của kết cấu xây dựng. Chủ đầu tư nên yêu cầu đơn vị cung cấp thể hiện rõ phạm vi trách nhiệm đối với cả thiết bị thang máy và phần kết cấu liên quan.
Báo giá thang máy 2 cửa mở thông nhau: Các yếu tố ảnh hưởng đến chi phí đầu tư trọn gói
Chi phí thang máy 2 cửa phụ thuộc vào tải trọng, số tầng, chiều cao OH, kích thước cabin, chiều sâu hố thang và cấu hình thiết bị
Giá thang máy hai cửa không được xác định chỉ bằng số lượng cửa cabin. Cấu hình hai cửa có thể làm thay đổi số bộ cửa tầng, hệ điều khiển, thiết kế khung cabin và yêu cầu lắp đặt. Nếu công trình có nhiều tầng nhưng chỉ một số tầng sử dụng cửa phía sau, chi phí sẽ khác phương án cả hai phía đều có cửa tại toàn bộ các tầng.
Chiều cao OH, chiều sâu hố pit và diện tích giếng thang cũng ảnh hưởng đến việc lựa chọn công nghệ. Công trình có điều kiện xây dựng thuận lợi thường có nhiều lựa chọn thiết bị hơn. Ngược lại, nhà cải tạo với kích thước đặc biệt có thể cần giải pháp cơ khí, kết cấu hoặc điều khiển riêng, làm tăng chi phí thiết kế và triển khai.
Thang Máy Italy cung cấp các khung giá tham khảo theo nhóm sản phẩm để chủ đầu tư có cơ sở lập ngân sách ban đầu. Đây không phải bảng báo giá cố định cho một model thang máy hai cửa cụ thể và chưa thể hiện đầy đủ chi phí phát sinh theo từng công trình.
| Nhóm sản phẩm | Giá tham khảo | Đặc điểm cấu hình | Lưu ý dự toán |
|---|---|---|---|
| ជណ្តើរយន្តគ្រួសារសហការ | 280.000.000 – 450.000.000đ | Động cơ và tủ điện nhập khẩu Ý; cấu hình tham khảo cho công trình 3–5 tầng | Giá thực tế phụ thuộc tải trọng, kiểu cửa, thiết bị và phạm vi lắp đặt |
| Thang máy nhập khẩu nguyên chiếc Châu Âu | 650.000.000 – 1.200.000.000đ | Hệ thống thiết bị nhập khẩu theo cấu hình nhà sản xuất | Cần xác nhận model hỗ trợ hai cửa và điều kiện xây dựng tương ứng |
| Thang máy lồng kính hoặc ngoài trời | Chi phí kết cấu và hoàn thiện có thể tăng khoảng 15%–25% | Khung thép và kính theo phương án thiết kế | Tỷ lệ tăng mang tính tham khảo, không phải phụ phí cố định cho mọi công trình |
| Cấu hình hai cửa tùy chỉnh | Khảo sát và lập báo giá riêng | Hai cửa đối diện hoặc vuông góc theo khả năng hỗ trợ của thiết bị | Phải xác định số cửa tầng, hệ điều khiển và yêu cầu thi công trước khi báo giá |
Để so sánh báo giá một cách chính xác, chủ đầu tư cần kiểm tra phạm vi cung cấp giữa các phương án. Một mức giá thiết bị thấp hơn chưa chắc tương ứng tổng chi phí đầu tư thấp hơn nếu chưa bao gồm phần giếng thang, khung thép, hoàn thiện cửa tầng, vận chuyển, kiểm định hoặc các công việc xây dựng bổ sung.
Các hạng mục hoàn thiện ảnh hưởng đến giá thành gồm cabin kính cường lực, inox sọc nhuyễn, inox gương vàng, cửa tầng và khung thép vách kính
Chi phí hoàn thiện cabin phụ thuộc vào chủng loại vật liệu, diện tích sử dụng, chi tiết gia công và yêu cầu thẩm mỹ. Với inox sọc nhuyễn, phương án thường thiên về bề mặt đồng nhất và dễ phối hợp vật liệu nội thất. Inox gương vàng có thể yêu cầu mức độ hoàn thiện cao hơn để bảo đảm sự đồng đều của bề mặt và hạn chế các khuyết điểm nhìn thấy dưới ánh sáng trực tiếp.
Cabin kính và giếng thang kính cần được dự toán riêng theo cấu tạo thực tế. Giá thành không chỉ xuất phát từ diện tích kính mà còn liên quan đến chủng loại kính an toàn, kết cấu đỡ, phụ kiện liên kết, phương pháp thi công và khả năng tiếp cận phục vụ vệ sinh, bảo trì. Đối với thang máy ngoài trời, chi phí chống thấm, thoát nước và bảo vệ vật liệu trước môi trường cần được xem xét từ đầu.
Riêng cấu hình hai cửa, cửa tầng có thể trở thành một khoản đầu tư đáng kể nếu công trình yêu cầu hoàn thiện đồng bộ cả hai hướng tiếp cận. Việc lựa chọn cửa inox, cửa kính hoặc hoàn thiện theo kiến trúc cần bảo đảm tương thích với hệ cửa được nhà sản xuất chấp thuận.
Dự toán tổng thể từ khảo sát mặt bằng, thiết kế giếng thang, lắp đặt Homelift nhập khẩu Châu Âu, kiểm định đến bảo dưỡng định kỳ
Một dự toán có giá trị sử dụng phải phản ánh toàn bộ quá trình triển khai, từ khảo sát hiện trạng đến bàn giao thiết bị. Ở giai đoạn khảo sát, đơn vị kỹ thuật cần xác định kích thước giếng thang, điều kiện kết cấu, vị trí nguồn điện, cao độ sàn hoàn thiện, không gian vận chuyển thiết bị và điều kiện tiếp cận thi công.
Trên cơ sở đó, hồ sơ thiết kế phải làm rõ thông số cabin, cửa tầng, vị trí lắp đặt thiết bị, chiều cao OH, độ sâu hố pit, yêu cầu tải trọng lên kết cấu và phạm vi công việc của các bên. Những yếu tố này cần được thống nhất trước khi đặt hàng, đặc biệt với thiết bị nhập khẩu có kích thước hoặc cấu hình thiết kế riêng.
Sau lắp đặt, thang máy thuộc diện phải kiểm định cần hoàn tất các thủ tục kiểm định kỹ thuật an toàn theo quy định trước khi vận hành. Trong giai đoạn sử dụng, chi phí bảo dưỡng định kỳ phải được dự trù phù hợp với tần suất vận hành, điều kiện môi trường và khuyến nghị của nhà sản xuất. Một hợp đồng rõ ràng cần phân định trách nhiệm về vật tư, thời gian bảo hành, phạm vi bảo dưỡng và phương án xử lý sự cố.
Thang Máy Italy – Giải pháp thang máy 2 cửa nâng tầm không gian sống và tối ưu công năng công trình
Tư vấn thiết kế thang máy 2 cửa theo mặt bằng thực tế: Lựa chọn tải trọng 200kg–630kg, kích thước cabin và phương án giếng thang phù hợp
Với hơn 10 năm kinh nghiệm trong lĩnh vực thang máy, Thang Máy Italy định hướng tư vấn giải pháp trên cơ sở đặc điểm công trình và yêu cầu sử dụng của từng khách hàng. Đối với cấu hình hai cửa, việc lựa chọn không nên bắt đầu từ mẫu cabin yêu thích mà cần xuất phát từ mặt bằng kiến trúc, vị trí sảnh tầng và luồng di chuyển giữa các không gian.
Trong quá trình tư vấn, đội ngũ kỹ thuật xem xét các mức tải trọng từ 200kg đến 630kg theo khả năng bố trí thiết bị. Đối với công trình có điều kiện thi công hạn chế, giải pháp ជណ្តើរយន្តផ្ទះ cần được lựa chọn theo mức độ tương thích giữa kích thước thực tế và hồ sơ kỹ thuật của sản phẩm, thay vì cố định một thông số cho mọi ngôi nhà.
Chủ đầu tư và kiến trúc sư có thể phối hợp với đơn vị thang máy từ giai đoạn triển khai bản vẽ để giảm nguy cơ phải điều chỉnh vị trí dầm, tường bao hoặc cao độ sàn khi công trình đã xây dựng. Cách tiếp cận này đặc biệt hữu ích với nhà phố cải tạo, nơi mỗi thay đổi kết cấu đều có thể ảnh hưởng đến tiến độ và chi phí.
Kết hợp Homelift nhập khẩu Châu Âu, động cơ Gearless Italy, cabin kính quan sát toàn cảnh hoặc inox cao cấp để tạo điểm nhấn kiến trúc
Thang Máy Italy cung cấp định hướng lựa chọn thiết bị theo hai nhóm nhu cầu: công năng sử dụng và tính thẩm mỹ kiến trúc. Với công trình ưu tiên sự kín đáo, cabin inox và giếng thang bố trí trong lõi nhà là phương án có thể cân nhắc. Với không gian rộng, giếng thang kính hoặc cabin quan sát giúp tạo sự kết nối thị giác giữa các tầng và các khu vực sinh hoạt.
Những cấu hình sử dụng máy kéo Gearless nhập khẩu Ý cần được kiểm tra về tính tương thích với hệ thống điều khiển, tốc độ, tải trọng và điều kiện lắp đặt. Đối với thang máy nhập khẩu nguyên chiếc, khả năng tùy chỉnh cửa, vật liệu cabin hoặc kích thước giếng thang sẽ phụ thuộc vào danh mục cấu hình mà nhà sản xuất cho phép.
Giá trị của một giải pháp thang máy cao cấp không chỉ nằm ở vật liệu hoàn thiện mà còn ở khả năng duy trì chất lượng vận hành, an toàn sử dụng và thuận tiện bảo dưỡng trong thời gian dài. Vì vậy, thiết kế thẩm mỹ cần được thực hiện trên cơ sở các yêu cầu kỹ thuật đã được xác định rõ ràng.
Liên hệ Thang Máy Italy Hotline 0902.98.99.58 nhận khảo sát mặt bằng và bản vẽ 3D miễn phí: Tư vấn thiết kế, lắp đặt, kiểm định và bảo dưỡng trọn gói
Nếu đang chuẩn bị lắp đặt thang máy hai cửa cho nhà phố, biệt thự hoặc công trình cải tạo, chủ đầu tư có thể liên hệ Thang Máy Italy để được tư vấn phương án theo mặt bằng thực tế. Đội ngũ kỹ thuật hỗ trợ khảo sát miễn phí, trao đổi về tải trọng, vị trí cửa, kích thước giếng thang và phương án xử lý các điều kiện hạn chế về hố pit hoặc chiều cao OH.
Khách hàng cũng có thể trao đổi nhu cầu dựng bản vẽ 3D minh họa để hình dung vị trí giếng thang và phương án hoàn thiện trước khi triển khai. Phạm vi bản vẽ kỹ thuật phục vụ thi công sẽ được xác định theo cấu hình sản phẩm và điều kiện thực tế sau khảo sát.
Thông tin liên hệ: Công ty TNHH Nhập Khẩu Thang Máy Italy. Hotline 0902.98.99.58. Địa chỉ: 104/17 Đường 10, P.Bình Tân, TP.HCM. Website: https://thangmayitaly.com. Khách hàng có thể cung cấp bản vẽ mặt bằng, số tầng dự kiến, chiều cao tầng trên cùng và nhu cầu bố trí cửa để được tư vấn giải pháp, dự toán chi phí và các bước triển khai phù hợp.
សេចក្តីសន្និដ្ឋាន
Thang máy 2 cửa mở thông nhau mang lại lợi thế về tổ chức giao thông, đặc biệt với nhà phố có hai hướng tiếp cận, biệt thự nhiều khu chức năng và công trình cần thay đổi luồng di chuyển giữa các tầng. Tuy nhiên, hiệu quả của giải pháp phụ thuộc vào việc phối hợp chính xác giữa kiến trúc, kích thước giếng thang, thiết kế cabin và hệ thống điều khiển cửa.
Chiều cao OH, chiều sâu hố pit và tải trọng phải được xác định theo đúng cấu hình thiết bị cùng các yêu cầu an toàn áp dụng. Những thông số như OH 2.600mm hoặc hố pit 200mm–300mm chỉ phù hợp với các sản phẩm và phương án thiết kế đáp ứng điều kiện kỹ thuật tương ứng, không phải giới hạn chung cho tất cả thang máy. Để có phương án thiết kế và báo giá sát thực tế, chủ đầu tư nên khảo sát công trình trước khi lựa chọn thiết bị. Thang Máy Italy tiếp nhận tư vấn qua hotline 0902.98.99.58.
